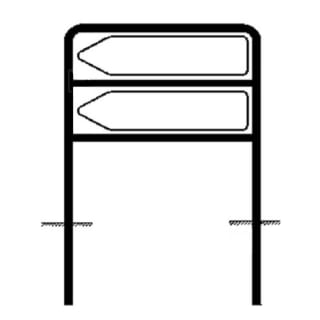

Rohrrahmen Typ 11 nach IVZ-Norm | für 2 Pfeilwegweiser Variante 2

mit 2 Standrohren

Made in Germany

10 % Sale

20 Varianten

ab 410,40 €

zzgl. 19% MwSt (488,38 € inkl. MwSt.)

Lieferzeit: 1-3 Werktage

Variante & Menge wählen

Material: Stahl ( feuer verzinkt )
Bodenfreiheit: 1000 mm
Aufnahme: 2 Pfeilwegweiser in 333 x 1250, 333 x 1500, 350 x 1250, 350 x 1400, 350 x 1500, 350 x 1750, 350 x 2000, 400 x 1500, 400 x 1750, 400 x 2000, 400 x 2250, 450 x 1500, 450 x 1750, 450 x 2000, 450 x 2250, 500 x 1750, 500 x 2000, 500 x 2250, 600 x 2000 oder 600 x 2250 mm>
zur Befestigung der Schilder im Rahmen werden M6 Sechskantschrauben benötigt
inkl. Erdanker

einzelne Varianten nach IVZ-Norm
Sonderanfertigung ab Werk

Für die Artikelnummer, Preise & Lieferzeiten klicken Sie bitte alle Wunscheigenschaften an

Beschreibung

Der aus feuer verzinkt em Stahl hergestellte Rohrrahmen eignet sich zur Befestigung von zwei Pfeilwegweisern. Die Montage des Rohrrahmens erfolgt über zwei Standrohre und einen Erdanker, welche bereits inkludiert sind.

Abmessungen:

Schild- größe	Boden-freiheit	Standrohr (Ø / Länge)	IVZ-Nr.
2x 333x1250 mm	1000 mm	48,3/2,0 mm / 1750 mm	-
2x 333x1500 mm	1000 mm	48,3/2,0 mm / 1750 mm	-
2x 350x1250 mm	1000 mm	48,3/2,0 mm / 1750 mm	Z922
2x 350x1400 mm	1000 mm	48,3/2,0 mm / 1750 mm	Z929
2x 350x1500 mm	1000 mm	48,3/2,0 mm / 1750 mm	Z923
2x 350x1750 mm	1000 mm	60,3/2,0 mm / 1750 mm	Z924
2x 350x2000 mm	1000 mm	60,3/2,0 mm / 1750 mm	-
2x 400x1500 mm	1000 mm	60,3/2,0 mm / 1750 mm	Z933
2x 400x1750 mm	1000 mm	60,3/2,0 mm / 1750 mm	Z934
2x 400x2000 mm	1000 mm	60,3/2,0 mm / 1750 mm	Z935
2x 400x2250 mm	1000 mm	60,3/2,0 mm / 1750 mm	-
2x 450x1500 mm	1000 mm	60,3/2,0 mm / 1750 mm	Z943
2x 450x1750 mm	1000 mm	60,3/2,0 mm / 1750 mm	Z944
2x 450x2000 mm	1000 mm	60,3/2,9 mm / 1750 mm	Z945
2x 450x2250 mm	1000 mm	60,3/2,9 mm / 1750 mm	-
2x 450x2500 mm	1000 mm	60,3/2,9 mm / 1750 mm	-
2x 500x1750 mm	1000 mm	60,3/2,9 mm / 1750 mm	Z954
2x 500x2000 mm	1000 mm	60,3/2,9 mm / 1750 mm	Z955
2x 500x2250 mm	1000 mm	60,3/2,9 mm / 1750 mm	-
2x 500x2500 mm	1000 mm	60,3/2,9 mm / 1750 mm	Z975
2x 600x2000 mm	1000 mm	76,1/2,9 mm / 1750 mm	-
2x 600x2250 mm	1000 mm	76,1/2,9 mm / 1750 mm	Z977
2x 600x2500 mm	1000 mm	76,1/2,9 mm / 1750 mm	-

Bitte bestellen Sie die gewünschten Schilder separat dazu!

Downloads

Produktdatenblatt_14934
